Resumen del producto

Proceso de soldadura de plástico por remachado en caliente

El remachado en caliente es un método de soldadura que calienta selectivamente los postes de remaches termoplásticos que pasan por agujeros preestablecidos del componente a unir.se aplica presión para formar la cabeza del remachadoEl material fundido se enfría y se solidifica, creando así una unión mecánica segura entre el termoplástico y el componente de apareamiento.

    Ventajas principales:

1. No hay vibración durante el procesamiento, velocidad rápida y alta eficiencia

2. Estructura y proceso simples, excelente estabilidad

3. Fuerza de unión fuerte, resistencia al impacto y buen funcionamiento de sellado

4. Rendimiento de alto coste

5. No se requieren adhesivos, disolventes o elementos de fijación mecánicos

6. Diseño de equipos universales, cambio de molde rápido, adecuado para una producción flexible

Productos:

• Panel de acabado lateral trasero izquierdo y derecho (6 plazas, acabado inferior de pilar D)

• Vestido interior de lado izquierdo y derecho Paneles interiores (5 plazas, decoración inferior del pilar D izquierdo)

• Material: PC+ABS

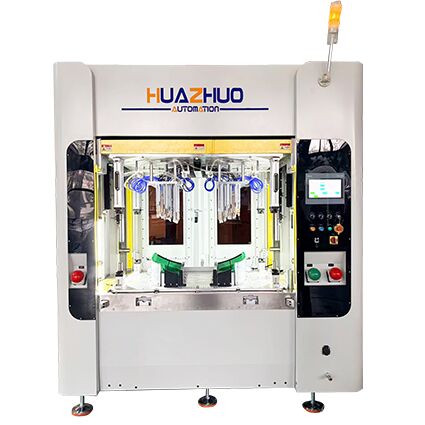

El sistema de automatización de soldadura por remachado caliente de Huazhuo® está diseñado para el ensamblaje de alta resistencia y alta consistencia de partes plásticas interiores y exteriores de automóviles.

El sistema integra un remachado caliente controlado por servo, un control térmico de precisión y un posicionamiento automático.que lo hace adecuado para una amplia gama de componentes de acabado de automóviles en diferentes plataformas de vehículos.

Esta máquina está equipada con dos conjuntos de moldes, cada uno diseñado para un producto diferente.
Cada molde contiene dos cavidades (partes izquierda y derecha), lo que mejora significativamente la productividad.
Proporciona un rendimiento de remachado en caliente estable, eficiente y sin defectos.

Diseñado específicamente para los proveedores automotrices Tier-1 y Tier-2, el sistema garantiza una alta repetibilidad, una producción inteligente y una dependencia mínima del operador.

Ventajas clave

1. Revestimiento caliente sincronizado de múltiples puntos

• Precisión de posición del remachado hasta ±0,1 mm

• 12 48 puntos de remaches por ciclo (personalizables hasta 96)

• Materiales compatibles: PP, ABS, PC+ABS, TPO, etc. Los materiales que se utilizan para la fabricación de las piezas de acero son los siguientes:

• La curva de calentamiento controlada por servo garantiza una formación de remaches estable y uniforme

2. Optimizado para aplicaciones de recorte de la parte trasera

Específicamente diseñados para:
Panel de acabado lateral trasero izquierdo y derecho (6 plazas, acabado inferior de pilar D)
Las características incluyen:

• Componentes simétricos de gran tamaño

• Puntos de soldadura múltiples y niveles de altura

• Formación sincrónica de postes de remaches con diferentes alturas

• Protección integrada contra arañazos y accesorios de localización precisa

3. Cambio de molde rápido y alta personalización

• Base de la máquina modular, cambio de molde en < 15 minutos

• Soporta modos de producción de una sola estación o de dos estaciones

• Instalaciones totalmente personalizadas de acuerdo con la estructura de acabado del lateral trasero

4Industria 4.0 Conectividad inteligente

• Siemens / Mitsubishi PLC + HMI de 10 pulgadas

• Se admite la comunicación OPC-UA

• Los datos de salida incluyen:

  • Análisis del tiempo de ciclo

  • Curvas de altura de los remaches

  • Vigilancia de las OEE

  • Alertas de mantenimiento predictivo

Escenarios de aplicación

Apto para la producción de una amplia gama de piezas interiores y exteriores de automóviles, incluidas:
Los instrumentos, los paneles de acabado, los componentes decorativos, las piezas de los asientos, las guarniciones, las rejillas, los soportes, etc.

Más allá de las aplicaciones automotrices, el remachado en caliente también es aplicable a varios componentes electrónicos y eléctricos como ensambles de PCB, carcasas de medidores, y más.

Compatible con proveedores de nivel 1 / nivel 2 que atienden marcas como:
Toyota / Ford / GM / Hyundai / Geely / SAIC / Changan y otros
Leapmotor / BYD / Tesla / XPeng etc.

Especificaciones técnicas

¿Por qué elegir Huazhuo?

• 20,000 m2 de instalaciones internas de I+D y fabricación

• Más de 12 años de experiencia en automatización no estándar de automóviles

• Extenso registro de entrega de proyectos OEM / Tier-1

• Equipos, herramientas y soluciones de proceso probados

Servicio postventa

• 1 año de garantía de calidad

• Apoyo técnico remoto (software + vídeo)

• Instalación in situ, puesta en marcha y formación del operador (opcional)

• Reemplazo rápido de las piezas de repuesto críticas
